Unsere Mikrofon und XLR Kabel

Gotham "Star-Quad" Kabel sind die zur Zeit fortschrittlichsten Mikrofonkabel.

Wir haben einen hochflexiblen PVC-Mantel, eine PE-Isolation, unsere Doppelwendelabschirmung und eine 4-Leiter-Konstruktion (Star-Quad) zu einem hochprofessionellen Kabel kombiniert und das zu einem durchaus erschwinglichen Preis.

Das "Star-Quad"-Konzept ist bekannt und empfohlen für Anwendungen, wo es auf grösstmöglichen Einstreuschutz ankommt und wo grosse Kabellängen unumgänglich sind.

Da wir je zwei Leiter für ein Signal verwenden, reduziert sich der Signalverlust um 50% und die Einstreudämpfung wird auf ca. 130 dB (25 kHz) erhöht.

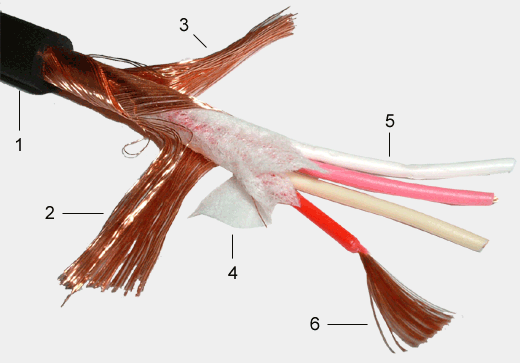

1 = Mantel: PVC, Ø 5.4 mm, schwarz

2 = 1. Wendelschirm Blanke CU-Drähte (0.10 mm), 100% deckend

3 = 2. Wendelschirm Blanke CU-Drähte (0.10 mm), 100% deckend

4 = Zellwollabschirmung

5 = Isolation: PE, Ø 1.2 mm, weiss, elfenbein, pink, rot, verseilt

6 = Leiter Blanke CU-Drähte 96 x 0.05 mm (0.20 mm²)

Leiterwiderstand:                                                           < 95 Ohm/km

Schirmwiderstand:                                                         < 20 Ohm/km

Kapazität:                                      Ader/Ader                 <55 nF/km

                                                       Ader/Schirm             <103 nF/km

Stammkapazität:                           per Ader                   55 pF/m

Stamm/Stammkapazität               Quad +zu-                135 pF/m

Einstreuungsdämpfung:                                               130 dB (see wiring)

Wellenwiderstand:                       bei 20 kHz:               180 Ohm

Prüfspannung:                              Ader/Ader                 500 veff

                                                        Ader/Schirm             2000 veff

Betriebsspannung:                      Kleinspannung

Temperaturbereich:                     flexi-installiert:        -5° to +50° C

                                                        fix-installiert:           -30° to +70° C

Kabeldurchmesser:                                                        5,4 mm

Ich bin durch einen guten Freund von mir der Elektroniker beim Schweizer Fernsehen ist auf die Firma Gotham gestossen.

Danke Fabio !!!

Sie benutzten dort die Gotham Kabel, da in einem Studio oder Live die perfekte Übertragung auch auf lange Entfernungen und

die Einstreuunempfindlichkeit das Kriterium ist.

Das Gotham Star-Quad GAC-4/1 hat mich aber dennoch

total positiv Überrascht !!!

Ein Handelsübliches XLR-Kabel hat drei Leiter.

Einen Schirm(-) und zwei Leiter (+).

Das Gotham Star-Quad GAC-4/1 hat deren sechs !!!

Zwei gegenläufige Schirme(-) und vier Leiter(+).

Die Leiter sind Quadratisch angeordnet und die heissen Signale werden jeweils über zwei Leiter geführt !!!

Und das Erstaunlichste an allem.

Das Kabel ist nur 5,4 mm dünn und extrem flexibel.
